Ứng dụng MX Caloritech

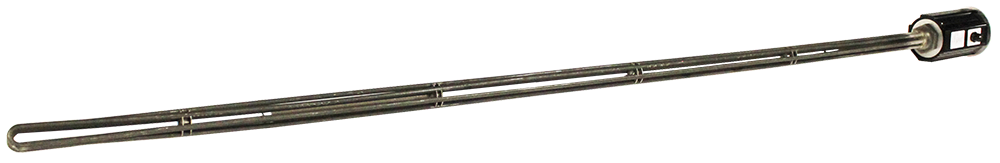

Máy sưởi ngâm đường ống MX Caloritech để làm nóng nhựa đường, mật đường, hắc ín, sơn, keo hoặc bất kỳ chất lỏng nhớt nào.
Khi đun nóng chất lỏng ăn mòn, đường ống bao quanh bộ gia nhiệt phải có khả năng chống ăn mòn. Nhà chế tạo bồn cung cấp và lắp đặt đường ống. Máy sưởi có thể được gỡ bỏ mà không làm cạn chất lỏng.
Nhiệt được truyền an toàn từ bộ phận làm nóng đến thành trong của ống nhờ sự kết hợp giữa đối lưu và bức xạ. Lưu ý rằng việc đổ đầy đường ống bằng chất lỏng truyền nhiệt là không cần thiết cũng như không được khuyến nghị.
Construction
Máy sưởi tiêu chuẩn có (các) bộ phận có vỏ bọc bằng hợp kim chịu lực nặng được lắp vào mặt bích thép 3″ 150 Ib. hoặc vít bắt vít 2″ NPT. Hộp thiết bị đầu cuối có khả năng chống ẩm cho các ứng dụng ngoài trời. Một ống nối NPT 1″ được cung cấp trên các thiết bị không có cặp nhiệt điện và một ống nối ống NPT 1/2″ bổ sung được cung cấp trên các thiết bị có cặp nhiệt điện tích hợp.
Bộ gia nhiệt có cặp nhiệt điện Loại K (một cái cho mỗi bể) được sử dụng để phát hiện mức chất lỏng thấp. Nếu mức giảm xuống dưới bộ gia nhiệt cao nhất, nhiệt độ bên trong ống gia nhiệt sẽ tăng lên. Cặp nhiệt điện sẽ phát hiện sự gia tăng nhiệt độ này và khi tín hiệu này được đưa qua bộ điều khiển giới hạn nhiệt độ điện tử, nó sẽ tự động ngắt hệ thống.
Hệ thống sưởi ấm Thermon có thể cung cấp bảng điều khiển đóng gói hoặc vận chuyển các bộ phận điều khiển riêng lẻ.
Tham khảo Phần D để biết thông tin về bảng điều khiển Caloritech™ cho ứng dụng này.
Tham khảo Phần F để biết thông tin về bộ điều nhiệt và cụm cặp nhiệt điện có giếng kèm theo.
Installation
Lắp đặt Máy sưởi trong ống kim loại phù hợp có đường kính bên trong tối thiểu 2″ (51 mm). Lắp các mặt bích ống tiêu chuẩn 3″ hoặc khớp nối 2″ (51 mm) nơi các đường ống vươn ra ngoài thành bể và bịt các đầu ống bên trong bể. Nó tốt nhất là để một ống cao hơn vài inch so với các ống khác.
Ống này sẽ nhận bộ gia nhiệt bằng cặp nhiệt điện hoặc thiết bị giới hạn tích hợp để cung cấp phản ứng nhanh trong điều kiện mức chất lỏng thấp.
Trang để xác định kilowatt cần thiết để duy trì bể ở nhiệt độ yêu cầu Tiếp theo, chọn số lượng lò sưởi cần thiết với chiều dài chèn đủ dài để phân phối nhiệt tốt.
Thông thường, các bộ gia nhiệt kiểu một phần tử và hai phần tử được sử dụng theo nhóm ba phần tử để chúng có thể được nối dây trong hệ thống cân bằng ba pha.
Khi ứng dụng đòi hỏi phải làm nóng chất lỏng cực kỳ nhớt từ lúc bắt đầu nguội, nên chọn bộ gia nhiệt một phần tử vì mật độ watt trên bề mặt ống thấp hơn sẽ ngăn quá trình cốc hóa (xem Bảng 38 trên trang B40).
Dowload: Pipe-Insert Immersion Heaters – MX
Xem thêm: Flanged Pipe Heaters – FPH
