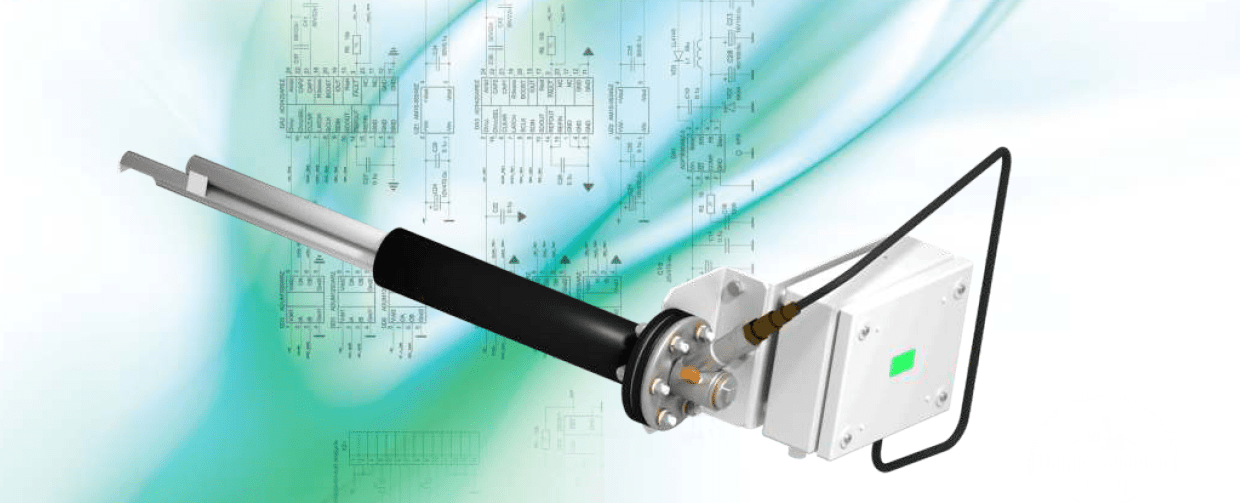

Máy phân tích oxy IKTS-11 ECOMER

Máy phân tích oxy IKTS-11 ECOMER được thiết kế để đo nồng độ oxy nhanh chóng, đáng tin cậy, chính xác và liên tục trong khí thải và trong các hệ thống chuẩn bị và vận chuyển nhiên liệu bụi than.

Việc sử dụng máy phân tích khí IKTS-11 dẫn đến các kết quả sau:

Nâng cao hiệu suất đốt nhiên liệu;
Giảm phát thải СО và NOx;
Đảm bảo an toàn tự cháy trong điều kiện sản xuất than.

Thuận lợi

Thiết kế đơn giản và đáng tin cậy

Cảm biến nối tiếp rẻ tiền và đáng tin cậy dựa trên gốm zirconium (ZrO2)
Tốc độ hoạt động cao và độ chính xác đo cao (T90=10 s)
Có sẵn đầu ra dòng điện song song
Lựa chọn đầu dò tùy chỉnh tùy thuộc vào điều kiện môi trường
Kiểm soát nồng độ СО (tùy chọn)
Tính toán nồng độ và hiệu suất СО2 (tùy chọn)

Thiết kế và nguyên lý hoạt động

Cảm biến điện phân rắn được sử dụng trong máy phân tích khí dựa trên gốm sứ chứa zirconi (ZrO 2)

Đầu dò được lắp đặt trong ống dẫn khí.

Cảm biến О2 được lắp đặt trong mô-đun đo của đầu dò bên ngoài ống dẫn khí.

Nồng độ oxy được xác định từ sự chênh lệch giữa áp suất tĩnh và động trong đầu dò.

Mô-đun đo được lắp đặt trong hộp (mức độ an toàn IP66). Nó được lắp đặt ở khoảng cách lên tới 20 m từ đầu dò.

Tùy chọn sản xuất

IKTS-11

Hộp IP66

Kích thước 600x400x210, 400х400х210 mm.

Trọng lượng không có đầu dò tối đa là 20 kg.

Thiết bị thường được cung cấp trong hộp trong nhà hoặc ngoài trời với phạm vi nhiệt độ mở rộng.

Ba kênh tín hiệu đầu ra hiện tại tương tự với phạm vi tùy chỉnh từ 0 đến 20 mA.

1 – Đầu dò có cảm biến О2

2 – IKTS-11 – mô-đun đo

3 – Cáp cảm biến О2

IKTS-11.1

Hộp IP66

Kích thước 600х400х210 mm.

Trọng lượng không có đầu dò tối đa là 20 kg.

Ngoài nồng độ oxy, thiết bị có thể đo СО và/hoặc NO.

Bộ thiết bị bao gồm dây chuyền lấy mẫu cùng hệ thống chuẩn bị mẫu

1 – Đầu dò có cảm biến О2

2 – IKTS-11.1 – mô-đun đo

3 – Cáp cảm biến О2

4 – Đường vận chuyển mẫu

5 – Mô-đun hút (tùy chọn)

6 – Đường hút (tùy chọn)

IKTS-11.M

Hộp IP66

Kích thước 154х60х110 mm.

Trọng lượng không có đầu dò là 4 kg.

Thiết bị này nhỏ gọn và có một đầu ra dòng điện. Chỉ báo nồng độ О2 có trong thiết bị. Mô-đun đo có kết nối liên kết врезке (điều chỉnh góc lên tới 360 độ). Việc cài đặt đầu ra hiện tại và hiệu chuẩn được thực hiện bằng cách sử dụng điều khiển từ xa.

IKTS-11.M cỡ nhỏ là thiết bị có giá cả phải chăng nhất trong dòng sản phẩm máy phân tích khí oxy.

IKTS-11.Ех

Hộp IP65

Kích thước bìa, mm:

Cảm biến ………………….134х151х160

Mô-đun đo…… 240х117х271

Trọng lượng không có đầu dò tối đa là 25 kg.

Hộp cảm biến và hộp mô-đun đo có khả năng chống nổ theo 1ExdIICT3. Có một đầu ra hiện tại. Chỉ báo nồng độ О2 được tích hợp vào vỏ mô-đun đo. Đầu ra hiện tại được đặt và thiết bị được hiệu chỉnh từ PC thông qua đầu vào RS-485.

1 – Đầu dò có cảm biến О2 trong vỏ chống nổ

2 – IKTS-11.Ех – mô-đun đo

3 – Cáp cảm biến О2

4 – Hộp gia nhiệt Ех (không bắt buộc)

Đặc điểm đo lường IKTS-11 ECOMER

Thành phần cần xác định	Nồng độ đo được	Giới hạn sai số chính cho phép		Ghi chú
		tuyệt đối	liên quan đến
О2	0-5% (tập)	±0,12% thể tích	–	Đối với tất cả các sửa đổi của IKTS-11
	>5-21% (tập)	–	±2,5%
СО	2000 trang/phút	(không được đánh giá)		Đối với IKTS-11.1

Đặc điểm kỹ thuật

đặc trưng	Giá trị
Đầu ra dòng điện một chiều, mA (được cài đặt)	0 – 20/4 – 20/0 – 5
Đầu ra, giao diện nối tiếp bit	RS485
Thời gian gia nhiệt, tối thiểu, tối đa	10
Công suất đầu ra không có thiết bị bổ sung, V*A, tối đa	60
Nguồn điện của máy phân tích khí là dòng điện xoay chiều một pha có tần số (50 ± 1) Hz, điện áp V	187 – 230
Phạm vi nhiệt độ môi trường hoạt động, ^о С	Từ âm °50 đến cộng °50 ^*
Nhiệt độ môi trường xung quanh được phân tích, max ^о С	800
Phân tích nhiệt độ môi trường, thứ tự đặc biệt, tối ^đa С	1700
Nồng độ các phụ gia cơ học trong dòng phân tích, g/m3, max	3
Nồng độ các phụ gia cơ học trong dòng phân tích, bậc đặc biệt, gг/m3, max	100
Độ ẩm môi trường tương đối cho mô-đun đo, không ngưng tụ, %, tối đa	99
Thời gian trung bình giữa các lần thất bại, h	16000
Tuổi thọ trung bình của máy phân tích khí (không có máy đo oxy), năm	6
Tuổi thọ hoàn chỉnh của máy phân tích khí, năm	10
