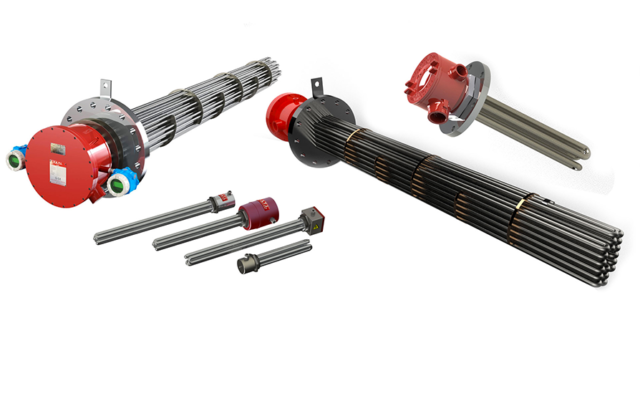

ATEX-EX Flanged Heaters
The F.A.T.I. of flanged heaters is suitable for all process fluids, non-corrosive to construction materials, intended for installation in Areas with Explosion Hazard (Zone 1 & 2). ATEX-IECEx certification.
• Fresh water • Sea water • Crude oil • Process gas • Air • Tank heating • Synthetic oils • Heating medium • Liquid-vapor separators • Glycol reboilers
• Vaporizer for butane and propane. • Molecular filter regenerator
• For heating liquids and gases. The certified electrical enclosure is made of carbon steel or stainless steel.
• Uses flanges up to 48 “as per ANSI B 16.5 specifications, in the following materials: carbon steels, high-alloy steels, nickel alloys, Inconel, etc.
• Degree of protection of the connection housing: IP54, IP65, IP66, IP67;
• Standard diameter of the heating elements: 8.5, 12.5 & 16 mm;
• Material of the elements: carbon steel (Fe 35.2), stainless steel 304 (L), 316 (L) or 321, Incoloy 800 or 825, Inconel 600 or 625, Hastelloy, Monel, Copper, etc.
• Immersion depth: up to 4 meters;
• Power: up to 5000 kW.
• Control and / or safety probes: PT100 thermostats, thermocouples or resistance thermometers; The EX-CHT flanged heaters allow the elements to be replaced without having to empty the tank. The replacement of this type of elements can be safely carried out by one person, without the need for specific tools. They are intended for use in storage systems where it is necessary that the containers always remain full and in operation. Individually replaceable elements
• EX-CHT heaters are designed for various applications, from viscous fluids, such as tar or heavy fuel oil (bunker oil), to non-viscous oils such as lubricants or hydraulic fluids, as well as for water and water / glycol mixtures or acid mixtures, fire water or freeze protection;
• EX-CHT heaters comply with API 614 standards;
• Immersion depth: up to 6 meters;
• Power: up to 500 kW.
ATEX-EX – Bộ gia nhiệt bích (Flanged Heaters)
Bộ gia nhiệt bích của F.A.T.I phù hợp cho tất cả các loại chất lỏng trong quy trình, không ăn mòn vật liệu cấu tạo, và được thiết kế để lắp đặt trong khu vực có nguy cơ nổ (Zone 1 & 2). Chứng nhận ATEX–IECEx.
Ứng dụng điển hình:
• Nước ngọt • Nước biển • Dầu thô • Khí quy trình • Không khí • Gia nhiệt bồn chứa • Dầu tổng hợp • Môi chất gia nhiệt • Bình tách lỏng–hơi • Thiết bị hoàn lưu glycol
• Hệ thống hóa hơi butan và propane • Tái sinh bộ lọc phân tử
Mô tả kỹ thuật:
• Dùng để gia nhiệt chất lỏng và khí. Vỏ điện được chứng nhận chống nổ, làm bằng thép carbon hoặc thép không gỉ.
• Sử dụng bích lên đến 48″ theo tiêu chuẩn ANSI B16.5, với các vật liệu: thép carbon, thép hợp kim cao, hợp kim nickel, Inconel, v.v.
• Cấp bảo vệ của hộp đấu nối: IP54, IP65, IP66, IP67;
• Đường kính tiêu chuẩn của điện trở gia nhiệt: 8.5, 12.5 & 16 mm;
• Vật liệu chế tạo điện trở: thép carbon (Fe 35.2), inox 304(L), 316(L) hoặc 321, Incoloy 800/825, Inconel 600/625, Hastelloy, Monel, Đồng, v.v.
• Chiều sâu nhúng: đến 4 mét;
• Công suất: đến 5000 kW.
CARTRIDGE – Bộ gia nhiệt bích dạng hộp (Cartridge Flanged Heaters)
• Đầu dò điều khiển và/hoặc an toàn: thermostat PT100, thermocouple hoặc cảm biến nhiệt điện trở. Bộ gia nhiệt bích EX-CHT cho phép thay thế từng phần tử gia nhiệt mà không cần xả bồn. Việc thay thế có thể được thực hiện an toàn bởi một người, không cần dụng cụ chuyên biệt. Chúng được sử dụng trong các hệ thống lưu trữ yêu cầu bồn chứa luôn đầy và vận hành liên tục. Các phần tử có thể thay thế riêng lẻ.
• Bộ gia nhiệt EX-CHT được thiết kế cho nhiều ứng dụng, từ chất lỏng nhớt như nhựa đường, dầu FO nặng (bunker oil) cho đến các loại dầu ít nhớt như dầu bôi trơn hoặc dầu thủy lực; cũng như nước, hỗn hợp nước/glycol, hỗn hợp axit, nước chữa cháy hoặc chống đông.
• Bộ gia nhiệt EX-CHT tuân thủ tiêu chuẩn API 614;
• Chiều sâu nhúng: đến 6 mét;
• Công suất: đến 500 kW.
